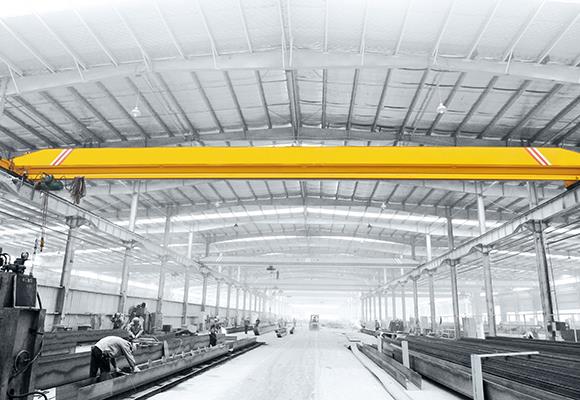

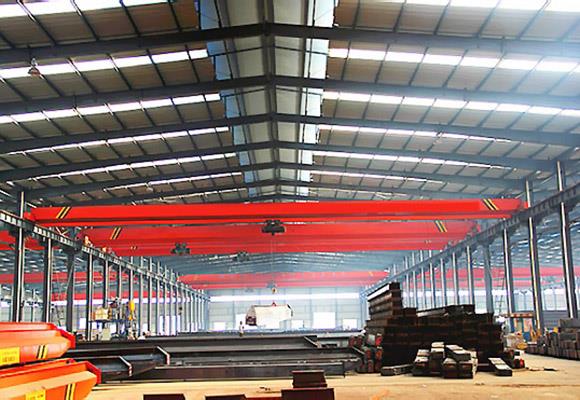

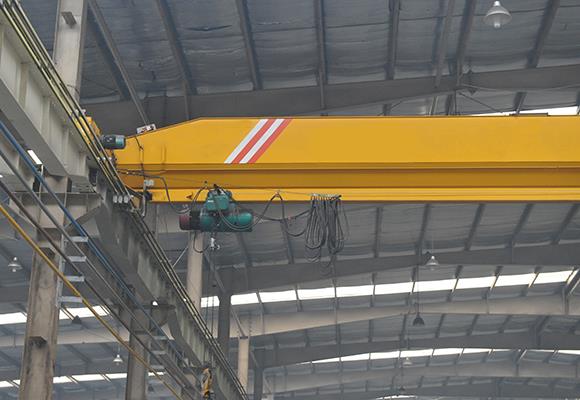

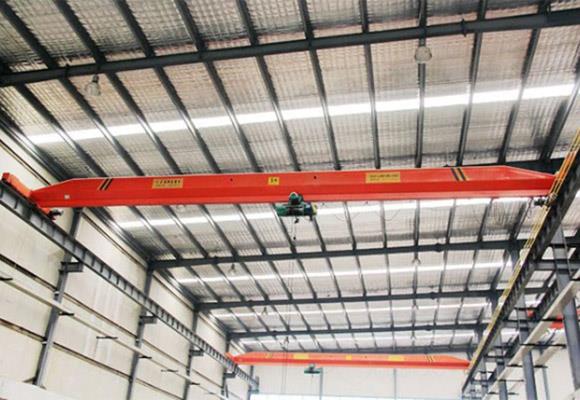

Bitta dafn EOT Vinç
Ta'rif
Biz yagona echki EOT kranni sifatli ishonchli assortimentini ishlab chiqarish va eksport qilish bo'yicha tajribaga egamiz. Tavsiya etilgan EOT kranlari ishlab chiqarilgan sanoat standartlariga muvofiq eng yaxshi sifatli materiallar va murakkab texnologiya yordamida yaratilgan. Turli xil qurilish, avtomobil va muhandislik sohalarida turli xil ehtiyojlarni qondirish uchun biz ushbu kranlarni turli spesifikasyonlar va imkoniyatlar bilan taklif qilamiz. Bundan tashqari, ushbu Single Girder EOT Vinçini xalqaro standartlarga mos ravishda yaxshiroq va to'g'ri ishlashi uchun sinovdan o'tkazamiz.
Xususiyatlari
Engil vazn
Xavfsiz foydalanish
Izchil ishlash
Bitta yo'lovchi EOT Vinç
HOT-EOT kranlari (Bitta yo'lovchi turi / ikkita jajji turi):
Biz 60 mt hajmgacha bo'lgan 20 Mg ga qadar sig'imlarga va ikki marta qizg'in HOT / EOT kranlariga qadar Yagona Tegirmonli HOT / EOT kranlarini ishlab chiqaruvchilarmiz.
Uskunalarimiz STD ISga muvofiq ishlab chiqilgan va ishlab chiqarilgan
Shartnoma
Imkoniyatlar | T | 1 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Olib tashlash balandligi | m | 6, 9, 12, 18, 24, 30 | |||||||
Olib tashlash tezligi | m / min | 8 yoki 8 / 0.8 | |||||||
Tez o'tkazish tezligi | m / min | 20 | |||||||
Vinç harakat tezligi | m / min | 20 | |||||||
Umumiy og'irligi | kg | 1590 | 1960 yil | 2390 | 2850 | 3060 | 3550 | 4610 | 5660 |
Maks. G'ildirakli yuk | KN | 8.7 | 9.9 | 11 | 12.2 | 12.8 | 14 | 16.7 | 19.4 |
Rail tavsiya etiladi | Model | 24kg / m | |||||||
Jami dvigatel kuchi | kv | 1.7 | |||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Kran tepasiga temir yo'lning tepasi | H | 490 | 530 | 580 | 660 | 745 | |||
Rook yuqori markazga qaragan | H4 | 910 | 955 | 970 | 990 | 1010 | |||
Vinç masofasidan masofa | V | 1500 | 2000 yil | 2000 yil | 2500 | 2500 | 3000 | 3500 | 4000 |
Kranning kengligi | B | 2000 yil | 2500 | 2500 | 3000 | 3000 | 3500 | 4000 | 4500 |
Chapga cheklov qo'yish | S1 | 796 | |||||||
Hook o'ng cheklov | S2 | 1274 | |||||||
Imkoniyatlar | T | 2 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Olib tashlash balandligi | m | 6, 9, 12, 18, 24, 30 | |||||||
Olib tashlash tezligi | m / min | 8 yoki 8 / 0.8 | |||||||
Tez o'tkazish tezligi | m / min | 20 | |||||||
Vinç harakat tezligi | m / min | 20 | |||||||
Umumiy og'irligi | kg | 1680 | 2140 | 2670 | 3480 | 3760 | 4400 | 5680 | 6850 |
Maks. G'ildirakli yuk | KN | 13.6 | 15.2 | 16.7 | 18.8 | 19.5 | 21.2 | 24.4 | 27.4 |
Rail tavsiya etiladi | Model | 24kg / m | |||||||
Jami dvigatel kuchi | kv | 3.4 | |||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Kran tepasiga temir yo'lning tepasi | H | 490 | 580 | 660 | 785 | 820 | 875 | ||
Rook yuqori markazga qaragan | H4 | 1080 | 1125 | 1140 | 1160 | 1135 | 1200 | 1250 | |
Vinç masofasidan masofa | V | 1500 | 2000 yil | 2500 | 3000 | 3500 | 4000 | ||
Kranning kengligi | B | 2000 yil | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Chapga cheklov qo'yish | S1 | 796 | |||||||
Hook o'ng cheklov | S2 | 1274 | |||||||
Imkoniyatlar | T | 3 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Olib tashlash balandligi | m | 6, 9, 12, 18, 24, 30 | |||||||
Olib tashlash tezligi | m / min | 8 yoki 8 / 0.8 | |||||||
Tez o'tkazish tezligi | m / min | 20, 30 | |||||||
Vinç harakat tezligi | m / min | 20 | 30 | ||||||
Umumiy og'irligi | kg | 1860 | 2350 | 3120 | 3680 | 3970 | 5170 | 59500 | 8100 |
Maks. G'ildirakli yuk | KN | 18.6 | 20.5 | 22.6 | 24.2 | 25 | 28.1 | 30.1 | 35.5 |
Rail tavsiya etiladi | Model | 24kg / m | |||||||
Jami dvigatel kuchi | kv | 4.9 | |||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Kran tepasiga temir yo'lning tepasi | H | 530 | 580 | 660 | 725 | 835 | 880 | 940 | |
Rook yuqori markazga qaragan | H4 | 1270 | 1290 | 1305 | 1295 | 1330 | 1370 | ||
Vinç masofasidan masofa | V | 1500 | 2000 yil | 2500 | 3000 | 3500 | 4000 | ||
Kranning kengligi | B | 2000 yil | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Chapga cheklov qo'yish | S1 | 819 | |||||||
Hook o'ng cheklov | S2 | 1291 | |||||||
Imkoniyatlar | T | 5 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Olib tashlash balandligi | m | 6, 9, 12, 18, 24, 30 | |||||||
Olib tashlash tezligi | m / min | 8 yoki 8 / 0.8 | |||||||
Tez o'tkazish tezligi | m / min | 20, 30 | |||||||
Vinç harakat tezligi | m / min | 20 | 30 | ||||||
Umumiy og'irligi | kg | 2220 | 2860 | 3430 | 4440 | 4790 | 5550 | 68000 | 8990 |
Maks. G'ildirakli yuk | KN | 28.7 | 31.4 | 33.2 | 36 | 37 | 39.1 | 42.3 | 47.9 |
Rail tavsiya etiladi | Model | 24kg / m | |||||||
Jami dvigatel kuchi | kv | 8.3 | |||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Kran tepasiga temir yo'lning tepasi | H | 580 | 660 | 725 | 835 | 880 | 940 | 1020 | |
Rook yuqori markazga qaragan | H4 | 1460 | 1460 | 1475 | 1465 | 1500 | 1540 | 1520 | |
Vinç masofasidan masofa | V | 1500 | 2000 yil | 2500 | 3000 | 3500 | 4000 | ||
Kranning kengligi | B | 2000 yil | 2500 | 3000 | 3500 | 4000 | 4500 | ||
Chapga cheklov qo'yish | S1 | 842 | |||||||
Hook o'ng cheklov | S2 | 1310 | |||||||
Imkoniyatlar | T | 10 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Olib tashlash balandligi | m | 6, 9, 12, 18, 24, 30 | |||||||
Olib tashlash tezligi | m / min | 7 yoki 7 / 0.7 | |||||||
Tez o'tkazish tezligi | m / min | 20, 30 | |||||||
Vinç harakat tezligi | m / min | 20 | 30 | ||||||
Umumiy og'irligi | kg | 3060 | 3950 | 4640 | 5590 | 6010 | 7420 | 9220 | 14000 |
Maks. G'ildirakli yuk | KN | 50.8 | 56.4 | 59.4 | 62.5 | 64 | 68 | 74.1 | 85.1 |
Rail tavsiya etiladi | Model | 24kg / m | |||||||
Jami dvigatel kuchi | kv | 13.8 | |||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Kran tepasiga temir yo'lning tepasi | H | 735 | 835 | 890 | 880 | 920 | 1065 | 1160 | |
Rook yuqori markazga qaragan | H4 | 1815 | 1815 | 1840 | 1950 yil | 1970 yil | 1865 yil | 1890 yil | |
Vinç masofasidan masofa | V | 1500 | 2000 yil | 2500 | 3000 | 3500 | 4000 | ||
Kranning kengligi | B | 2000 yil | 2500 | 3000 | 3500 | 4000 | 4700 | ||
Chapga cheklov qo'yish | S1 | 1293 | |||||||
Hook o'ng cheklov | S2 | 1893 yil | |||||||
Imkoniyatlar | T | 16 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Olib tashlash balandligi | m | 6, 9, 12, 18, 24, 30 | |||||||
Olib tashlash tezligi | m / min | 3,5 yoki 3,5 / 0,35 ga teng | |||||||
Tez o'tkazish tezligi | m / min | 20, 30 | |||||||
Vinç harakat tezligi | m / min | 20 | 30 | ||||||
Umumiy og'irligi | kg | 3390 | 4420 | 5760 | 7350 | 7940 | 9210 | 13170 | 15300 |
Maks. G'ildirakli yuk | KN | 76.5 | 84.3 | 89.6 | 94.9 | 97 | 100.9 | 111.4 | 117.2 |
Rail tavsiya etiladi | Model | 24kg / m | |||||||
Jami dvigatel kuchi | kv | 13.8 | |||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Kran tepasiga temir yo'lning tepasi | H | 835 | 890 | 980 | 1065 | 1135 | 1200 | 1300 | |
Rook yuqori markazga qaragan | H4 | 2445 | 2470 | 2520 | 2495 | 2545 | 2590 | 2600 | |
Vinç masofasidan masofa | V | 1500 | 2000 yil | 2500 | 3000 | 3500 | 4000 | ||
Kranning kengligi | B | 2000 yil | 2500 | 3000 | 3500 | 4200 | 4700 | ||
Chapga cheklov qo'yish | S1 | 1293 | |||||||
Hook o'ng cheklov | S2 | 1893 yil | |||||||
Imkoniyatlar | T | 20 | |||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Olib tashlash balandligi | m | 6, 9, 12, 18, 24, 30 | |||||||
Olib tashlash tezligi | m / min | 3,5 yoki 3,5 / 0,35 ga teng | |||||||
Tez o'tkazish tezligi | m / min | 20, 30 | |||||||
Vinç harakat tezligi | m / min | 20 | 30 | ||||||
Umumiy og'irligi | kg | 5270 | 6710 | 8550 | 10110 | 10850 | 12600 | 14280 | 14690 |
Maks. G'ildirakli yuk | KN | 99 | 109.1 | 116.3 | 121.8 | 124.5 | 129.9 | 134.5 | 135.8 |
Rail tavsiya etiladi | Model | 24kg / m | |||||||
Jami dvigatel kuchi | kv | 19.3 | |||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | 25.5 | 28.5 |
Kran tepasiga temir yo'lning tepasi | H | 900 | 970 | 1050 | 1130 | 1200 | 1300 | ||
Rook yuqori markazga qaragan | H4 | 2400 | 2430 | 2490 | 2550 | 2590 | 2600 | ||
Vinç masofasidan masofa | V | 2000 yil | 2000 yil | 2500 | 3000 | 3500 | |||
Kranning kengligi | B | 2700 | 3200 | 3700 | 4200 | ||||
Chapga cheklov qo'yish | S1 | 1394 | |||||||
Hook o'ng cheklov | S2 | 1933 yil | |||||||
