Qo'lda ishlaydigan bitta dafn kovanı
Ta'rif

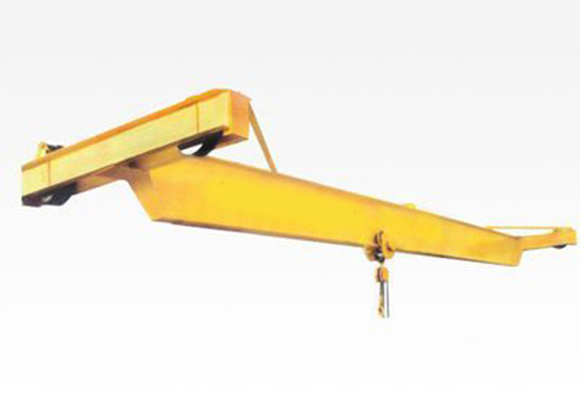

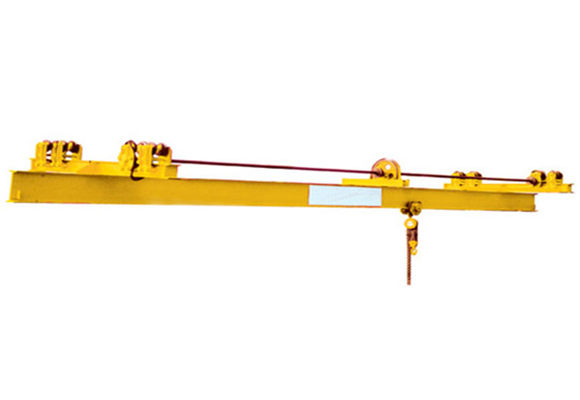

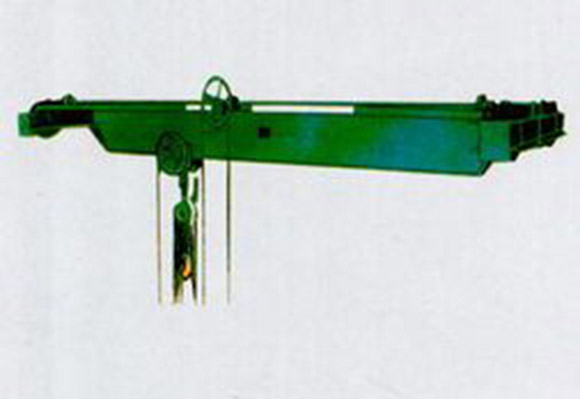

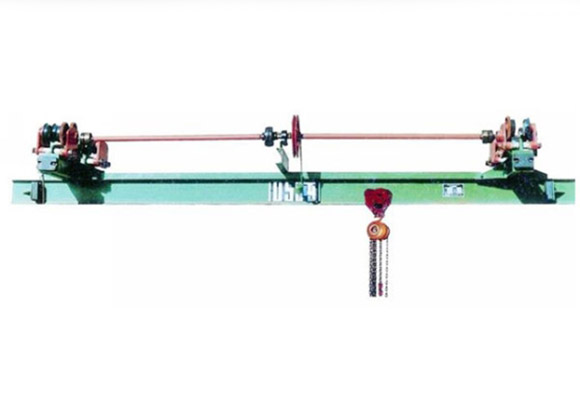

SL modeli qo'lda haydovchi tepalik vinosi - bu bitta qo'mondonli qo'l vince, barcha harakatlar qo'l bilan boshqariladi, u hech qanday quvvat manbai bo'lmagan joyda ishlatiladi.
Ushbu tepalik krani (ko'prikli kran) butun umrga qaraganda ko'proq moslashuvchan va yuqori chidamli po'latdan iborat bo'lib, asosiy nur I-shaft yoki quti ramka po'lat temiri bilan tayyorlanadi, oxirgi vagonlar C-bo'limi nurlari bilan amalga oshiriladi.
Ushbu tepalik krani (ko'prikli kran) zanjirli vinciyle birgalikda ishlatiladi.
1 tonnadan 10 tonnagacha bo'lgan quvvat. 5 m dan 14 m gacha bo'lgan ish bosimi A1-A3. -25 dan +42 santigratcha ish haroratida.
Ushbu kranni yong'inda, portlatuvchi korroziv muhitda ishlatish taqiqlanadi.
Xususiyatlar
Imkoniyatlar | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Olib tashlash balandligi | m | 3-10 | |||
Trolleyda harakatlanish tezligi | m / min | 5.3 | |||
Vinç harakat tezligi | m / min | 5.0 | |||
Jami Og'irligi | Kg | 650 | 850 | 1090 | 1310 |
Maks. G'ildirakli yuk | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Asosiy o'lchov (mm) | Span (m) | 5 | 9 | 12 | 14 |
Kran tepasiga temir yo'lning tepasi | H | 520 | |||
Rook yuqori markazga qaragan | H4 | 550 | 580 | 610 | 650 |
Vinç masofasidan masofa | V | 1200 | 1600 | ||
Kranning kengligi | B | 1800 | 2200 | ||
Chapga cheklov qo'yish | S1 | 360 | 380 | 395 | 420 |
Hook o'ng cheklov | S2 | ||||
Imkoniyatlar | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Olib tashlash balandligi | m | 3-10 | |||
Trolleyda harakatlanish tezligi | m / min | 5.9 | |||
Vinç harakat tezligi | m / min | 5.0 | |||
Jami Og'irligi | Kg | 700 | 870 | 1320 | 1550 |
Maks. G'ildirakli yuk | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Asosiy o'lchov (mm) | Span (m) | 5 | 9 | 12 | 14 |
Kran tepasiga temir yo'lning tepasi | H | 520 | |||
Rook yuqori markazga qaragan | H4 | 720 | 750 | 790 | 870 |
Vinç masofasidan masofa | V | 1200 | 1600 | ||
Kranning kengligi | B | 1800 | 2200 | ||
Chapga cheklov qo'yish | S1 | 400 | 415 | 440 | 490 |
Hook o'ng cheklov | S2 | ||||
Imkoniyatlar | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Olib tashlash balandligi | m | 3-10 | |||
Trolleyda harakatlanish tezligi | m / min | 4.7 | |||
Vinç harakat tezligi | m / min | 5.0 | |||
Jami Og'irligi | Kg | 810 | 1200 | 1460 | 1800 |
Maks. G'ildirakli yuk | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Asosiy o'lchov (mm) | Span (m) | 5 | 9 | 12 | 14 |
Kran tepasiga temir yo'lning tepasi | H | 520 | |||
Rook yuqori markazga qaragan | H4 | 900 | 940 | 980 | 1030 |
Vinç masofasidan masofa | V | 1200 | 1600 | ||
Kranning kengligi | B | 1800 | 2200 | ||
Chapga cheklov qo'yish | S1 | 460 | 485 | 510 | 540 |
Hook o'ng cheklov | S2 | ||||
Imkoniyatlar | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Olib tashlash balandligi | m | 3-10 | |||
Trolleyda harakatlanish tezligi | m / min | 4.7 | |||
Vinç harakat tezligi | m / min | 5.0 | |||
Jami Og'irligi | Kg | 960 | 1360 | 1730 | 2210 |
Maks. G'ildirakli yuk | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Asosiy o'lchov (mm) | Span (m) | 5 | 9 | 12 | 14 |
Kran tepasiga temir yo'lning tepasi | H | 600 | |||
Rook yuqori markazga qaragan | H4 | 1210 | 1250 | 1300 | 1360 |
Vinç masofasidan masofa | V | 1200 | 1600 | ||
Kranning kengligi | B | 1800 | 2200 | ||
Chapga cheklov qo'yish | S1 | 520 | 560 | 585 | 625 |
Hook o'ng cheklov | S2 | ||||
Imkoniyatlar | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Olib tashlash balandligi | m | 3-10 | |||
Trolleyda harakatlanish tezligi | m / min | 4.2 | |||
Vinç harakat tezligi | m / min | 5.0 | |||
Jami Og'irligi | Kg | 1420 | 1870 | 2250 | 2830 |
Maks. G'ildirakli yuk | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Asosiy o'lchov (mm) | Span (m) | 5 | 9 | 12 | 14 |
Kran tepasiga temir yo'lning tepasi | H | 720 | |||
Rook yuqori markazga qaragan | H4 | 1390 | 1440 | 1490 | 1550 |
Vinç masofasidan masofa | V | 1800 | |||
Kranning kengligi | B | 2600 | |||
Chapga cheklov qo'yish | S1 | 555 | 585 | 615 | 650 |
Hook o'ng cheklov | S2 | ||||
