Low Headroom bitta dafn kovanı
Ta'rif

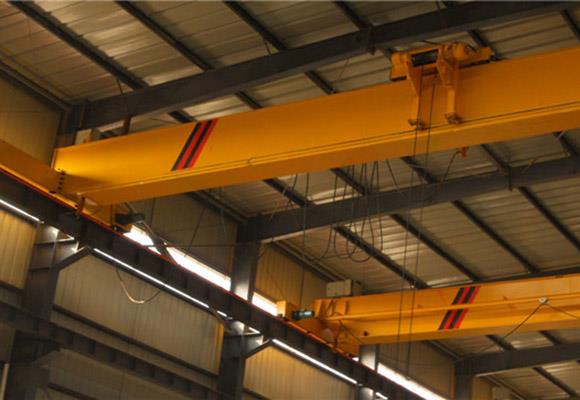

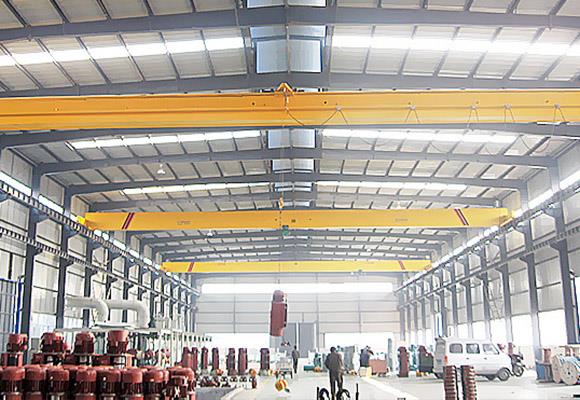

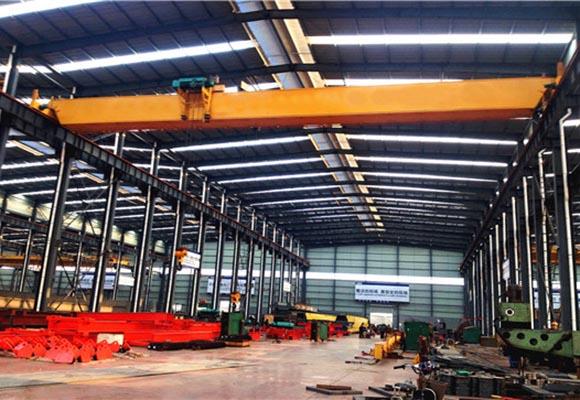

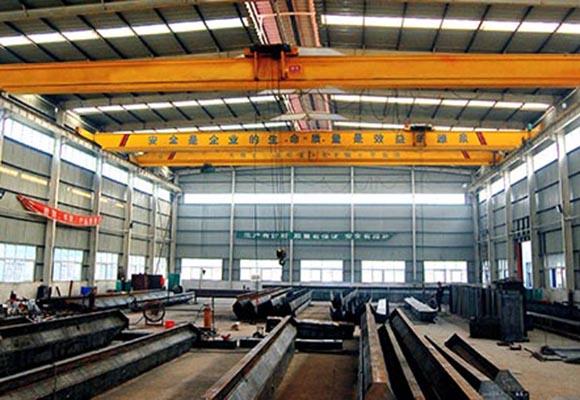

Low Headroom bitta dafn shkafi krani temir plyus va I-po'lat, temir tirqish, elektr ko'targich va harakat qilish mexanizmi orqali kiruvchi payvandir. Elektr tok apparati yuk ko'tarish uchun I-po'latdan pastki flanj bo'ylab harakat qiladi. Yengil tuzilmaga, oson o'rnatish va texnikaga ega bo'lib, zavodlar, omborlar va materiallar maydonchalari kabi turli xil joylarda keng foydalaniladi. Atrof muhitda yonuvchan, portlaydigan va korroziy vositalar bilan foydalanish taqiqlanadi.

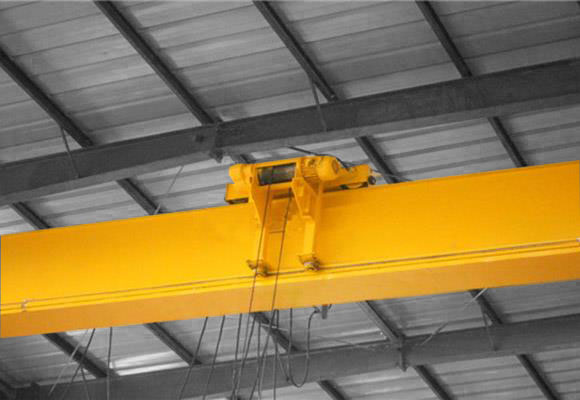

Low Headroom Single Girder Tepegizli Kran past lavozim ustaxonalari uchun mo'ljallangan. Ularning orasidagi farq elektrostantsiyalarning harakatlanish usulidir. Low Headroom Single Girder Overhead Crane elektrostantsiyasi pastki flange plastinkasida ishlaydi va bitta girderli tepki kranining elektr qismi kirning bir tomonida ishlaydi, bu esa kancaning ish hajmini oshiradi va ustunning balandligini kamaytiradi va xarajat.
Agar ustaxonangiz tor yoki baland bo'lmasa, bu turdagi kranni tanlang!
Shartnoma
Imkoniyatlar | T | 3 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Olib tashlash balandligi | m | 6, 9, 12, | ||||||
Olib tashlash tezligi | m / min | 8 yoki 8 / 0.8 | ||||||
Tez o'tkazish tezligi | m / min | 20, 30 | ||||||
Vinç harakat tezligi | m / min | 20 | 30 | |||||
Umumiy og'irligi | kg | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Maks. G'ildirakli yuk | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Rail tavsiya etiladi | Model | 24kg / m | ||||||
Jami dvigatel kuchi | kv | 4.9 | ||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Kran tepasiga temir yo'lning tepasi | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Rook yuqori markazga qaragan | H4 | -130 | -65 | -15 | 35 | 105 | ||
Vinç masofasidan masofa | V | 2500 | 3000 | 3500 | ||||
Kranning kengligi | B | 3000 | 3500 | 4000 | ||||
Chapga cheklov qo'yish | S1 | 1413 | ||||||
Hook o'ng cheklov | S2 | 1496 | ||||||
Imkoniyatlar | T | 5 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Olib tashlash balandligi | m | 6, 9, 12, | ||||||
Olib tashlash tezligi | m / min | 8 yoki 8 / 0.8 | ||||||
Tez o'tkazish tezligi | m / min | 20, 30 | ||||||
Vinç harakat tezligi | m / min | 20 | 30 | |||||
Umumiy og'irligi | kg | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Maks. G'ildirakli yuk | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Rail tavsiya etiladi | Model | 24kg / m | ||||||
Jami dvigatel kuchi | kv | 8.3 | ||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Kran tepasiga temir yo'lning tepasi | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Rook yuqori markazga qaragan | H4 | -175 | -90 | -65 | 15 | 65 | ||
Vinç masofasidan masofa | V | 2500 | 3000 | 3500 | ||||
Kranning kengligi | B | 3000 | 3500 | 4000 | ||||
Chapga cheklov qo'yish | S1 | 1405 | ||||||
Hook o'ng cheklov | S2 | 1496 | ||||||
Imkoniyatlar | T | 10 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Olib tashlash balandligi | m | 6, 9, 12, | ||||||
Olib tashlash tezligi | m / min | 8 yoki 8 / 0.8 | ||||||
Tez o'tkazish tezligi | m / min | 20, 30 | ||||||
Vinç harakat tezligi | m / min | 20 | 30 | |||||
Umumiy og'irligi | kg | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Maks. G'ildirakli yuk | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
Rail tavsiya etiladi | Model | 24kg / m | ||||||
Jami dvigatel kuchi | kv | 13.8 | ||||||
Asosiy o'lchov (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Kran tepasiga temir yo'lning tepasi | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Rook yuqori markazga qaragan | H4 | -175 | -90 | -65 | 15 | 65 | ||
Vinç masofasidan masofa | V | 2500 | 3000 | 3500 | ||||
Kranning kengligi | B | 3000 | 3500 | 4000 | ||||
Chapga cheklov qo'yish | S1 | 1840 | ||||||
Hook o'ng cheklov | S2 | 1840 | ||||||
