Asosiy ma'lumot
Ismi sharifi: 5 tonna bitta vklyuchateli teplovoz vinli
Model no .: LDA
Turi: Bitta yo'lovchi vinli
Maks. Yuk ko'tarish hajmi: 5ton
Nomlangan Yuklab olish hajmi: 0,5-32t
Maks. Olib tashlash balandligi: 30m
Span: 7.5m-31.5m
Olib tashlash tezligi: 8 / 0.8 (7 / 0.7) M / min
Yurish tezligi: 20/30 M / min
Mehnat burchagi: A3-A5
Ilova: Qurilish foydalanish
Quvvat manbai: elektr
Ko'chirish turi: g'ildirak
Tashish paketi: Qog'oz qutisi va yog'och sumkasi
Xususiyat: CCC, ISO9001
Kelib chiqishi: Xinxiang, He'nan, Xitoy
Mahsulot tavsifi
Mahsulot haqida ma'lumot

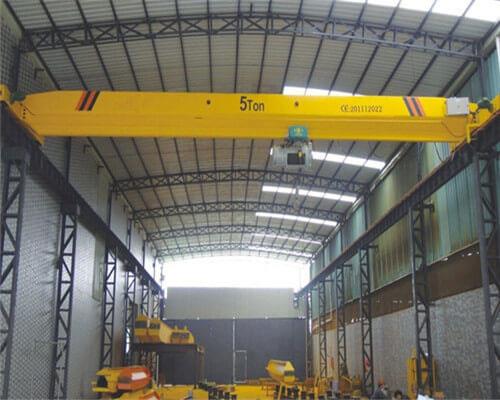

LD modeli yagona nurli vosita krani LDA modeli asosida ishlab chiqilgan va ishlab chiqarilgan. Bu esa, umuman olganda, oqilona struktura va yuqori chidamlilik bilan tavsiflanadi. CDi modeli bilan birgalikda MDi modelli elektr tokchali komplekt sifatida ishlatiladi, u 1 dan 10 tonnagacha bo'lgan engil ish krani hisoblanadi. Uning uzunligi 7,5-22,5 metrni tashkil etadi. Ishlash darajasi A3-A5. Ishlash harorati -25 dan 40 gacha.
Ushbu mahsulot o'simliklarda, omborlarda, materiallar zaxiralarida keng qo'llaniladi. Qurilmani yonadigan, portlatuvchi yoki korroziy muhitda ishlatish taqiqlanadi.
Ushbu mahsulotda ochiq usul va yopiq modelga ega bo'lgan va amaldagi vaziyatga qarab chapga yoki o'ngga o'rnatilishi mumkin bo'lgan ikkita operatsion usul mavjud. Va eshikka kirish yo'nalishi foydalanuvchilarni har xil sharoitda tanlashni ta'minlash uchun ikkita shaklga, ikkitomonlama va tugaydi.
Komponentlar
Beam | Asosiy kiruvchi, End vagonlari, Qisqichbaqasimon plitalar ishlab chiqarilgan. Agar zarur bo'lsa, ko'prik va so'nggi vagonlarning barcha payvandlash payvandlash qismlarining 100% radiografiyasi ta'minlanishi mumkin. |
| Elektr qismlari | Schneider markasi / DK1 brendi |
| Motorlar | Tez-tez ishga tushirish, qaytarish va tormozlash, changga chidamli qurilish oyoqlari / gardish o'rnatilgan TESC / TEFC, sq. integral xavfsizlik tormozlari bilan qafasli motorlar, FH yalıtım sinf, kaldırma uchun IP54 himoya qilish, CT & lt harakati. Sincap kafesli indüksiyon kranni mashhur motorlar (motorlar, odatda JIAMUSI / NANJINGZONGCHANG tovaridan foydalanishi mumkin), CDF25%, butunlay yopiq, fan sovutilgan, izolyatsiya klassi-F va tegishli so'nggi GB / T 1032-2005ga tasdiqlovchi. |
| Tormozlar | Mustaqil Shlangi tormoz Konusli rotor turi yoki "Xavfsiz" ish turi Elektr-gidravlik baraban / disk tormoz turi, mexanizmni har qanday harakatlar uchun tasodifiy yoki qasddan "OFF" holatida zudlik bilan ushlab turish uchun taqdim etiladi. |
| Tishli quti | Karbonli alyuminiy po'latdan, silliq ishlash va uzoq umrdan tayyorlangan 250 dan 350 gacha BHN bo'lgan spiral / tejamkor tishli va qoziqlarni kesib oluvchi pech kesib, SEW / ABB tovar yuqori sifatli tishli qutiga ega bo'lishi mumkin |
| Elektr panel | Modulli dizayn, o'rnatish va faoliyatni osonlashtirishi, ishonchli ishlashi, devredeki sigortaları kamroq, kanallar va yilni yangi terminallar. Dvigatelning haddan tashqari yuklanishini oldini olish uchun dvigatelning haddan tashqari yuklanishi, bu Klima va oson va qulay boshqaruv paneli bilan jihozlanishi mumkin. |
| Limit kalitlari | Kaldırımdan va haddan tashqari tushirish uchun: Şant, sozlanishi turi. Har ikki harakatlanishda harakatlanishni oldini olish uchun CT-ning har ikki yo'nalishi va LT uchun ikki tomonlama qo'ltaki turi. |
| Boshqaruv uskunasi | O'chirish, o'chirish, yuqoriga, pastga, oldinga, orqaga, chapga, o'ngga, ko'prik yorug'ligiga va Favqulodda to'xtatish uchun tugmani bosib Boshqarish vositasi bilan Idish nazorati orqali. Operatsion havfsizligi Voltaj 36Volt, ko'prikli Girderning oxirida osilgan. Kranning boshqaruv paneli Sigortalar, orqaga qaytariladigan havo to'xtatuvchilari, pastga tushadigan transformator, röley va hokazolardan iborat bo'lishi kerak. Kablolar / sxemalar elektron jadvalga muvofiq raqamlangan bo'lishi kerak. Panelning qopqog'i ichki qismida joylashgan qatlam bilan qoplangan diagramma. |
Texnik ma'lumotlar
| Olib tashlash hajmi (T) | 1,2,3,5,10T | 16,20T | ||||||||||
| Span (M) | 7.5-22.5M | |||||||||||
| Vinçning harakatlanish mexanizmi | Yurish tezligi (m / min) | 20 | 30 | 45 | 60 | 75 | 20 | 30 | 45 | 60 | 75 | |
| Redüktör darajasi | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | 58.78 | 39.38 | 26.36 | 19.37 | 15.88 | ||
| Motor | Model | ZDY21-4 | ZDY21-4 | ZDY122-4 | ZDY131S-4 | |||||||
| Quvvat (kv) | 2 × 0.8 | 2 × 1,5 | 1.5 × 2 | 2.2 × 2 | ||||||||
| Aylanish (m / min) | 1380 | 1380 | ||||||||||
| Olib tashlash mexanizmi | Elektr ko'targichi modeli | CD1 / MD1 | MD1 / HC | |||||||||
| (elektr ko'targich) va elektr ko'targich harakat qilish mexanizmi | Olib tashlash tezligi (m / min) | 8,8 / 0,8 7,7 / 0,7 | 3.5 3.5 / 0.35 | |||||||||
| Olib tashlash balandligi (m) | 6, 9, 12, 18, 24, 30 | 12,18,24,30 | ||||||||||
| Yurish tezligi (m / min) | 20 (30) | 20 (30) | ||||||||||
| Motor | Konusning Squirrel-qafta turi | Konusning Squirrel-qafta turi | ||||||||||
| Mehnat burchidir | A3-A5 | |||||||||||
| Quvvatlantirish manbai | 380V 50HZ uch faza | |||||||||||
| G'ildirak diametri | 270mm | 370mm | ||||||||||
| Yo'lning kengligi | 37-70 mm | 37-70 mm | ||||||||||
Afzalligi:
1). Birinchi sinf sifatli raqobatbardosh narx
2). Yilni yangi dizayni, ish joylari hajmini optimal darajada ishlatish
3). Aqlli qurilish, qulay ishlash
4). Yukni osongina boshqaring va yukni to'liq o'rnating
5). Yumshoq boshlash va to'xtatish
6). Superiorsafety va ishonchlilik
7). Kam shovqin, chiroyli idish va yaxshi ko'rinish
8). Minimal va oson parvarishlash, ehtiyot qismlar va ehtiyot qismlar uchun mukammal almashinuv
9). Elektr texnik xususiyatlarini saqlaydi
10). Vinç va yuk ko'tarish ehtiyojlari uchun "yagona oyna"
Xavfsizlik xususiyatlari:
1. Haddan tashqari yuklarni muhofaza qilish: Materialning hajmi katta bo'lsa, kran o'zini himoya qilish uchun o'tkir ogohlantirish beradi.
2. Favqulodda tormoz: Operatsion xodimlar ba'zi favqulodda holatlarga duch kelsa, tegishli xazina muhofazasi uchun favqulodda tormoz tizimini ishga tushirishimiz mumkin.
3. Tekshirish usuli: Operatsion xodimlarga biron bir zarar etkazmaslik uchun xona boshqaruvi yoki masofadan boshqarish
4. Asosiy o'chirish mexanizmi: issiqlik muhofazasi va valyutani himoya qilish.
5. Qopqoqli kancalar
6. Kauchuk buferlar
7. Himoyalash topraklaması
8. Vinçni o'zgartirish va to'xtash tugmasi
9. Sub-assemblies xarakteristikasi avval sinovdan o'tkaziladi.
10. Barcha kranlar zavodni tark etishdan oldin testdan o'tishi va sinovdan o'tishi kerak.
Xizmatlar:
Kafolat Muddati: Asosiy tananing 12 oylik kafolatini ta'minlaymiz. 12 oy ichida asosiy korpus (sifatli qismlarni hisobga olmagan holda) bilan bog'liq har qanday sifat muammosi mavjud bo'lib, biz o'zimizning muhandislarimizni ta'mirlash xizmatini taqdim etamiz. Bundan tashqari, biz bir guruhga bepul ehtiyot qismlar bilan ta'minlaymiz.
O'rnatish xizmati: Agar mijozimiz o'rnatish uchun muhandislarimizga kerak bo'lmasa, masofaviy maslahat xizmatlarini taqdim etamiz. Bundan tashqari, mijozlarga kerak bo'lsa, o'rnatish xizmatini taqdim etish uchun muhandislarni ham tashkil qila olamiz.
Vaziyatga xizmat ko'rsatadigan kranlar uchun davriy ta'qib. Mijozlar fikrlarini yig'ish, yaxshi mahsulotlar va xizmatlarni ishlab chiqish.
Sifat tufayli to'liq javobgarlikni o'z zimmasiga oladigan bo'lsa va sotish uchun professional savdo bo'limi tashkil etilsa, foydalanishda har qanday muammolar yuzaga keladi. agar bu noto'g'ri ishlash yoki boshqa muammolar sababli biz mijozlarga kerak bo'lsa, texnikaviy ko'mak beramiz yoki muhandislarimizga yordam beramiz.
Nima uchun bizni tanlaysiz?
1. Bir-bir xizmat siz uchun eng yaxshi sotib olish tajribasini kafolatlaydi.
2. Kuchli ishlab chiqarish quvvati va professional ishchi sizni qisqa muddatli etkazib berishni kafolatlaydi.
3. Katta etkazib berish nazorati yuqori sifatli mahsulotlarni kafolatlaydi.
Buyurtmaning bildirishnomasi:
1. Tashish hajmi.
2. Qopqoqning balandligi: ___m (markazdan shiftga qarab)
3. Spanning uzunligi: ___m (temir yo'l markazi temir yo'l markaziga)
4. Quvvat manbai: kuchlanish.
5. Biz relslarni etkazishimiz kerakmi? Agar kerak bo'lsa, bizga qancha vaqt kerakligini aytib bering.
6. Agar bizga seminar-treningni yuborsangiz yaxshi bo'lardi.
7. To'lov shartlari: T / T, L / C.
